HEOSafe Riegelschloss für Fahrerhaustüren:Fiat Duc

HEOSafe Riegelschloss für Fahrerhaustüren: Fiat Ducato 250 / 290, Peugeot Boxer, Citro n Jumper 2006 -

BEDIENUNGSANLEITUNG

Durch das Hineindrücken und anschließend Drehen des Knopfes wird das Schließsystem entriegelt oder verriegelt.
Der Drehknopf arretiert automatisch sobald der Riegel vollständig heraus oder hinein ist.

MONTAGEANLEITUNGEN

MONTAGEANLEITUNG A
Fiat Ducato 250, Peugeot Boxer, Citro n Jumper / 2006-2014

Die Abdeckung der Armlehne entfernen.
Die Schraube mit einem Torx TX30 herausdrehen.
Die Grundplatte vom Schloss entfernen. Das Herausspringen der Federn und lose Teile verhindern Sie am besten wenn Sie den Riegel komplett herausfahren und das Teil mit dem Zylinder und die Grundplatte während dem Herausschrauben zusammendrucken
Die Grundplatte anbringen in die Armlehne und mit der mitgelieferten Schrauben (M6x30) und ein Inbusschlüssel 5 mm verschrauben.
Schloss über die Grundplatte montieren, darauf achten, dass der Stift in die Bohrung der Grundplatte gleitet und verschrauben.

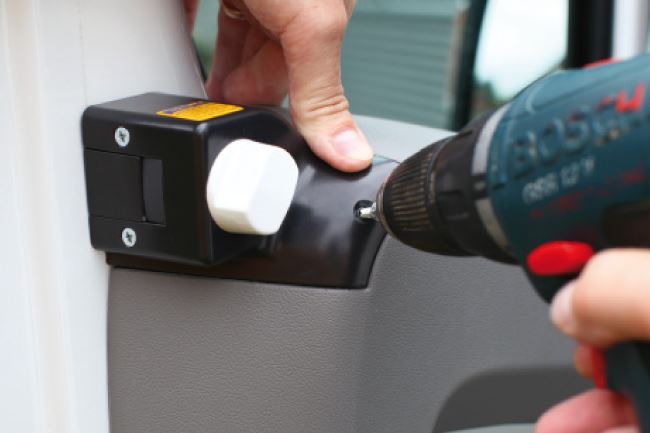

Das Schloss jetzt positionieren, dann vorbohren mit einem Bohraufsatz von 2 mm und dann das schloss mit der 2ten mitgelieferten Schraube festmontieren.
Im Bereich des Riegels die Gummidichtung zwischen B-Säule und der Kunststoffabdeckung der B-Säule (Wand) hereindrücken.

MONTAGEANLEITUNG B
Fiat Ducato 290 / 250 , Peugeot Boxer, Citro n Jumper / 2014 -
Zusatzteil für die Montage des Schlosses bei dem neuen FIAT DUCATO 290 / 250

In der Höhe des Riegels drücken Sie die Gummidichtung an der B Säule zwischen das Kantenschutz Profil und die Kunststoffabdeckung.
Bringen Sie jetzt den Zusatzteil an und verschrauben Sie es an die Kunststoffabdeckung der B-Säule.
Wenn der Riegel beim Schließen nicht komplett herausfahren kann (also nicht arretiert)
dann müssen Sie zusätzlich die Innenkontur des Zusatzteiles aus der Kunststoffabdeckung heraussägen.
Für eine schönere Bearbeitung des Zusatzteils, kann man die Gummidichtung oben und unten
am Außenrahmen des Zusatzteiles bis zum Kantenschutz Profil zuschneiden.
Das Zusatzteil ist auch zu verwenden für den Fiat Ducato 250, ab Baujahr 2014 (Handhabung wie bei 290)
aber kann natürlich auch angewendet werden für den Fiat Ducato 250(2006-2013).
Achtung: hier muss man oben und unten am Außenrahmen des Zusatzteils die Gummidichtung bis zum Kantenschutz Profil komplett herausschneiden.
Durch das Ausschneiden der Innenkontur, wird der innere Bereich wo der Riegel greift,
wesentlich tiefer und erhöht so zusätzlich noch die Stabilität des gesamten Riegelschlosssystems.

MONTAGEANLEITUNG C
Montage des Schlosses bei einer REMIS IV Verdunklung

Montage HEOSafe für FIAT DUCATO 290 / 250 mit REMIS IV Verdunklung.
Die Schablone ausschneiden (die linke oder rechte Version).
Die Schablone an den REMIS IV Rahmen anbringen. Die zwei Pfeile der Schablone sollten genau mit den Spalten in der Armlehne übereinstimmen.
Die Schablone mit Doppelklebeband fixieren. Dabei darauf achten, dass zwischen der Oberkante der Schablone und dem Rahmen einen 90 Winkel entsteht.
Mit einem Dremel Die Abdeckung der Armlehne erst nach den Sägearbeiten entfernen und setzen Sie die Montage wie beschrieben.

WICHTIGER EINBAUHINWEIS
Nach der Montage, schließen Sie die Tür langsam und achten darauf, dass das HEOSafe


HEOSafe Riegelschloss für Fahrerhaustüren:
Fiat Ducato 250 / 290, Peugeot Boxer, Citro n Jumper 2006 -
